AquaVISION 地下水流向流速仪

AquaVISION 地下水流向流速仪

AquaVISION 地下水流向流速仪采用独特的视频管道显微照相技术,可以实时测定地下水流速和流向。传统的地下水流速和流向的测量耗力费时,却只能获取有限的可用数据,而 AquaVISION 地下水流向流速仪每分钟可获取几千个有效测量数据,并可持续测量数小时,确保您获得足够的统计数据,使您的地下水监测及调查工作更准确、更简单。欢迎致电021-62837112/21/20或访问www.zeal-quest.com获取更多资讯。
AquaVISION 地下水流向流速仪采用独特的视频管道显微照相技术,可以实时测定地下水流速和流向。传统的地下水流速和流向的测量耗力费时,却只能获取有限的可用数据,而 AquaVISION 地下水流向流速仪每分钟可获取几千个有效测量数据,并可持续测量数小时,确保您获得足够的统计数据,使您的地下水监测及调查工作更准确、更简单。

应用范围

地下水采集区勘探
规划监测井及抽水井井位
准确评估地下水模型
潮汐影响研究
工业水文研究
地下水污染径流监测
测量微孔尺度的地下水流速,流速测量范围 0-30 毫米/秒,测量精度0.01 微米/秒,方向精度±1°
确定井(cross-hole)之间的水压关系
评价地下水修复效果



技术参数

1

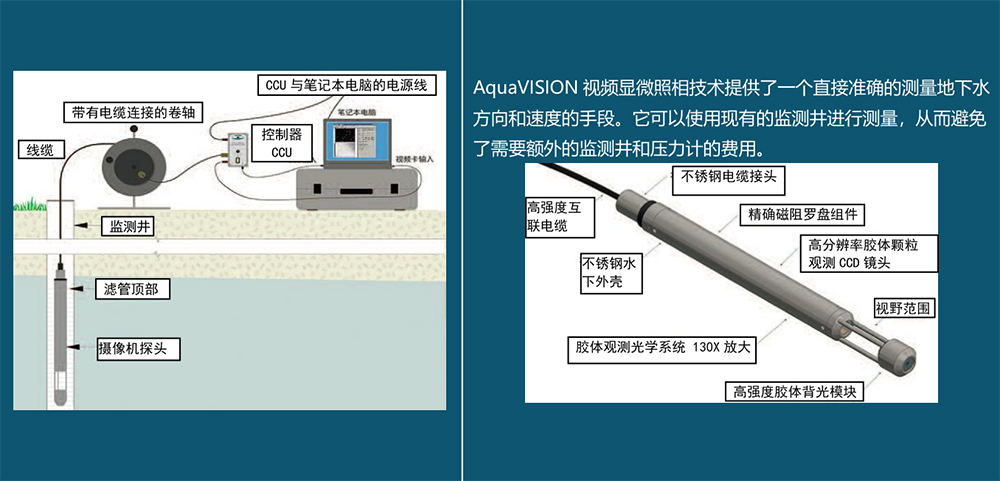

技术优势及原理

2




AquaVISION软件运行数据界面

地下水流向流速仪由 AquaLITE 软件驱动,使得野外工作者能够充分了解现场的水文信息。此系统可部署在特定深度位置的井筛处,测量地下水的实时流速和流向。AquaVISION 的 AquaLITE 软件允许用户同时查看井下探头传来的实时视频信号和粒子运动情况。通过此软件可以进行参数调整,从而优化视频信号质量,获得更清晰的反应含水层特征的信息。此软件同样允许用户查看流向、流速以及实时的矢量数据。图像以及采集的数据可以被导出并生成 Excel 文件。此软件给用户提供了一个简要的统计报告,其中包括井的编号、日期和数据信息、统计分析和矢量数据。


3





仪器组件

视频观察显微镜(配有磁电阻数字罗盘),用来观察地下水流速和流向
相机控制单元,主要用于控制仪器的井下相机、照明背光灯、以及数字罗盘信号的转换(可通过 USB 接口进行数据传输)
水下承压线缆长度从 30 米到 300 米 (100-1000 英尺),配备了 Kevlar 纵向应变弹力纤维和聚氨酯保护外套
AC 和 DC 电源线,提供方便、多样的电源选择
6 米 (20 英尺) 防水延长电缆,用于连接相机控制单元和卷轴
绞盘、便携式手提箱、视频卡和驱动软件、相关电缆和连接器
AquaLITE 软件
操作手册,带有全部仪器操作的详细指导




该设备经华北水文仪器检测中心测试
